设计用户界面原型是设计过程中一个重要的步骤。它使设计师和利益相关者能够测试其想法的可行性并了解用户行为。它还有助于开发人员的交接工作。

如果您没有编码技能来创建真实的原型，没关系！ProtoPie可以帮助您实现这一目标。ProtoPie 允许您使用输入图层 、相机图层 、语音交互 、条件 、多点触摸 和 动画来创建高保真度的体验。它简单而强大。

在本教程中，我们将为宠物护理者制作一个简单的应用原型，在宠物主人无法亲自遛狗时，提供遛狗服务。我们将使用 Lottie 创建一个有趣的体验，用于雇佣宠物照料者。

1. 创建动画

首先，需要准备一些可以在 ProtoPie 中使用的动画。可以从 LottieFiles下载免费动画或购买。还可以使用 Adobe After Effects 自己创建动画。如果您不知道如何开始，可以参考这篇教程。

本示例，将制作一个小狗动画，为其行走循环设置关键帧。还可以使用 Duik 或 RubberHose 等热门的 After Effects 插件来加快工作流程。

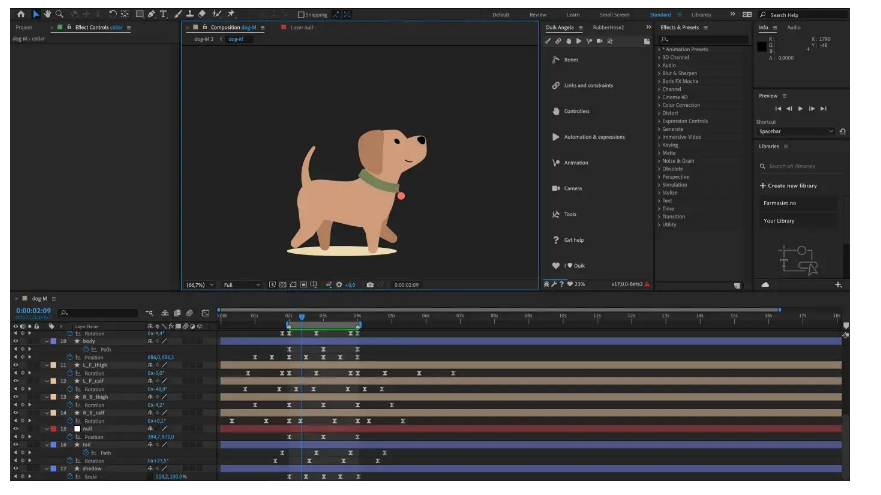

在 After Effects 中设置行走循环动画。

做好动画后，使用 LottieFiles 插件将其导出为 .json 文件。确保在导出设置中将所有表达式转换为关键帧。

2. 创建UI设计并导出至ProtoPie

接下来，需要一些UI来展示可爱的动画。可以直接在 ProtoPie 中进行设计。如果以前还没有使用过导入功能，可以先查看这个快速入门指南：使用Figma和ProtoPie制作可交互的输入栏

ProtoPie 支持从 Figma、Sketch 或 Adobe XD 导入设计。只需记得给图层正确命名，以便以后使用。

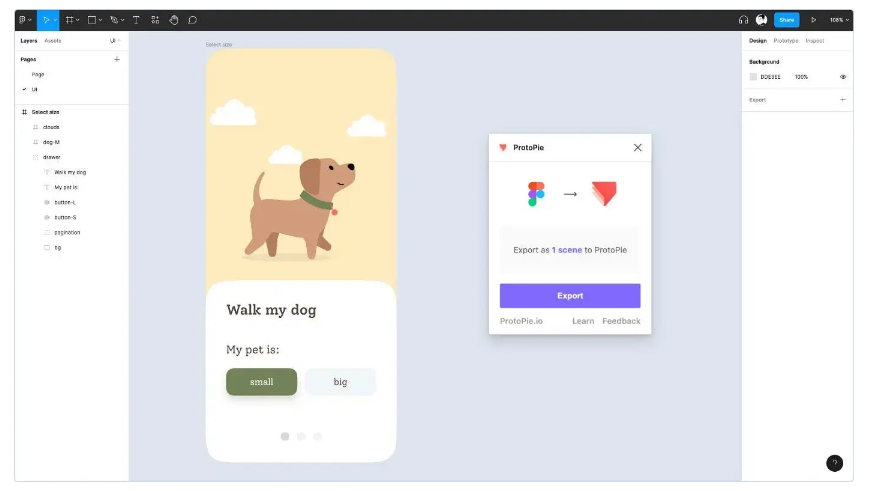

在 Figma 中设计用户界面

3. 开始原型设计

创建一个按钮组件

本示例的设计有两个按钮，用于选择狗的大小。创建组件可以更容易地设置元素的自定义行为。选择按钮图层，然后点击顶部工具栏中的组件图标。

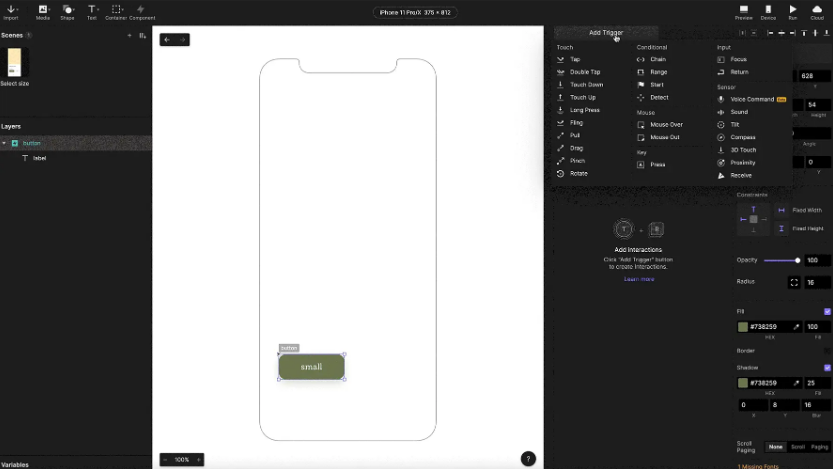

在 ProtoPie Studio 中创建组件

为了实现在一个组件里选择一个按钮会取消选择另一个按钮，则可以在组件内部使用「How to use Responses | Interactions | ProtoPie Guide 」反应和「How to create Triggers | Interactions | ProtoPie Guide 」触发。

给按钮添加一个「单击」触发，并添加一个「条件」来检查背景颜色。当背景颜色为灰色时，表示按钮被选中。将背景更改为绿色，字体颜色更改为白色，并显示阴影。将消息发送到当前场景，取消选择另一个按钮。

向组件添加条件和「发送」反应

接下来，添加一个「接收」触发并接受“deselect”取消选择的消息。当组件收到这个消息时，按钮将不再处于被选中的状态。然后，将样式改为取消选择的灰色按钮。

注意，两个动作是同时发生，这里的逻辑有一点不正确。为了使其正常工作，给条件下的反应添加一个0.01的延迟。

设置「接收」触发

导入 Lottie 文件

按钮设置完成之后，就可以添加 Lottie 文件。进入媒体 > Lottie，选择 .json 文件。并在右侧属性面板中勾选"自动播放"和"循环播放"选项。

将 Lottie 文件导入 ProtoPie

设置「单击」触发

最后，将按钮与动画连接起来。通过「单击」触发，可以将一个动画移出场景，并将另一个动画移入场景。根据喜好调整微交互的动画效果和持续时间。

给按钮设置「单击」触发

最终效果
